Coordinates
F1848044 Anodized Champagne

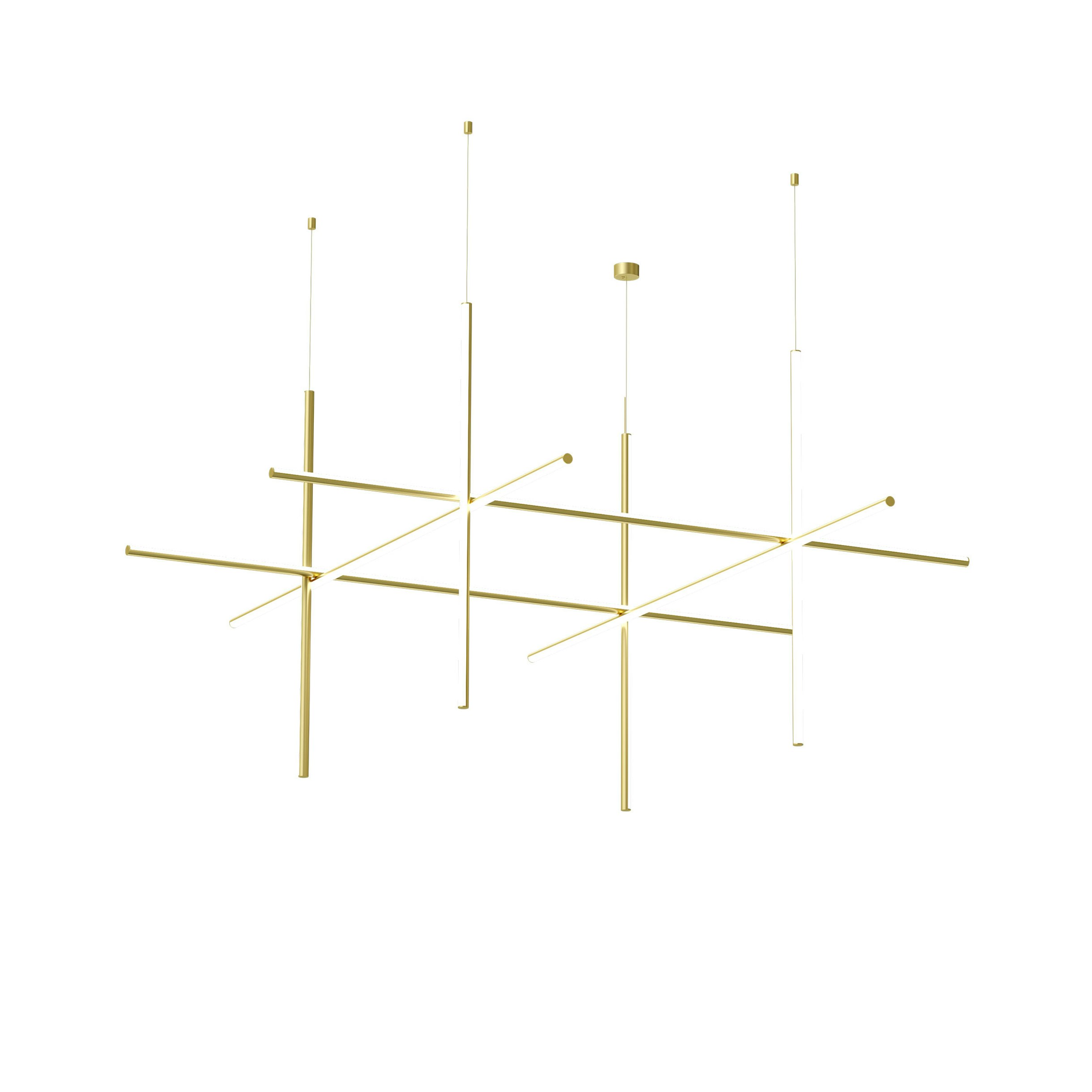

Coordinates Suspension 4 CLIII

Sistema de iluminación suspendido que emite luz difusa. Compuesto por luminarias horizontales y verticales dispuestas en forma de rejilla. Elementos fabricados en aluminio extruido anodizado con un difusor de silicona óptica platino que alberga una tira LED integrada. Conexión eléctrica y mecánica invisible con cables de 2,4 m. Cada configuración incluye un plafón con electrónica integrada para regulación por pulsador, 1–10 V o DALI.

Diseñada por Michael Anastassiades, Coordinates Suspension traduce la rejilla iluminada de la colección en una serie de composiciones suspendidas. A partir de un encargo para el histórico restaurante Four Seasons de Nueva York, Coordinates se inspira en el sistema de coordenadas cartesianas, traduciendo la precisión matemática pura en luz. Su sistema modular y escalable permite configuraciones que van desde disposiciones mínimas hasta instalaciones complejas. Elegante, imponente y expresivo, da vida a la geometría en cualquier espacio.

147W - 8830lm - 2700K - CRI> 95

También disponible en:
Dibujo técnico
Flos-Pim-Technical_Drawing-Luminaire-Suspension-Coordinates-4_CLIII
Especificaciones generales
EAN
8059607032626
Montaje
Suspensión
Entorno
Interior - ubicación seca
Tipo de fuente de luz
LED
Fuentes de luz incluidas
Yes
Tipo de LED
Led module
Potencia (W)
147
Flujo neto (lm)
8830
Especificaciones fotométricas
Tipo de iluminación
Total
Distribución de la iluminación
Asimétrica
CCT (K)
2700
IRC>
95
Cut-off extremo
No
Especificaciones eléctricas
Clase de aislamiento
III
Tensión de suministro (VCA)
48
Equipo
Remota no incluida
Tipo de Regulación
Electrónico, 48V
Batería incluidas
No
Especificaciones físicas
Color
Anodized Champagne
Longitud (mm)
1770
Color del cable
Clear
Longitud del cable (mm)
2400
Color del rosetón
Anodized Champagne
Tamaño del rosetón (mm)
61
Canopy height (mm)
29
Peso neto (kg)
5.2
Volumen del embalaje (m3)
0.05
IP
20
CE
RG
EAC
CMIM
ENEC
UKCA
IECEC
RETILAP
Gwt 850 (º)
20

Download

PDF de especificaciones técnicas
Instrucciones de montaje

Archivos fotométricos

Dialux

Dibujos técnicos

3D
Bim

Etiquetado energético y de ecodiseño

Este producto contiene una fuente luminosa con una calificación de eficiencia energética F

REPLACEABLE2 Fuente luminosa (LED), pueden sustituirla personas cualificadas

Accesorios y alimentación

Opcional (2)

Spare Parts

F1848044-coordinates-suspesion-4-CLIII-flos-boom
01. Assembly Rose Cover for Coordinates S CLIII Anodized Champagne
RF1874144
02. Coordinates Rod Assembly L1760 H-11 Anodized Champagne
RF30985
03. Coordinates Rod Assembly L1760 H-10 Anodized Champagne
RF30984
04. Coordinates Suspension 4 Rod Assembly L920 S-14 Anodized Champagne
RF30983
05. Rod Assembly L920 SA-40 Anodized Champagne
RF31455
06. Coordinates Suspension 4 Rod Assembly L920 S-13 Champagne
RF30982
