Flos-Pim-Image-Luminaire-System-The_Running_Magnet-Spot_Module-Black
Parole chiave
The Running Magnet
03.6303.14CDA Black

Spot Module Dali Version

Modulo di illuminazione LED d’accento da installare nel sistema The Running Magnet. Convertitore elettronico di corrente DC/DC integrato.

LED - Power LED - 8W - 403lm - 2700K - CRI> 90 - Beam° 14

Disegno tecnico
Flos-Pim-Technical_Drawing-Luminaire-System-The_Running_Magnet-Spot_Module
Caratteristiche principali
Montaggio
Binario
Ambiente
Interni - zona asciutta
Tipo di sorgente luminosa
LED
Sorgenti luminose incluse
Yes
Tipo di LED
Power LED
Categoria delle lampadine
LED
Numero di teste
1
Potenza (W)
8
Potenza del sistema (W)
8.4
Flusso alla sorgente (lm)
0
Flusso di sistema (lm)
403
Efficacia (lm/W)
47.98
Schematic light drawing
EU_03_6303_XXCDAW8
Caratteristiche fotometriche
Tipo di illuminazione
Diretta
Distribuzione dell’illuminazione
Simmetrica
CCT (K)
2700
CRI>
90
Step MacAdam
3
Vita del LED
L80B50 > 50.000h (Tc=85ºC)
Emissione C0-180 (º)
14
Emissione diretta C90-270 (º)
14
Cut-off estremo
No
UGRL
<16
Caratteristiche elettriche
Classe di isolamento
III
Tensione in uscita (V)
24
Trasformatore
Remoto non incluso
Regolabile
Si
Regolabile
Regolabile DALI 2
Gamma di regolazione (%)
10-100
Caratteristiche fisiche
Colore
Black
Trim
No
Orientabilitá
orientabile
Rotazione (º)
360
Inclinazione longitudinale
90
Diametro spot (mm)
34
Lunghezza (mm)
34
Peso netto (kg)
0.19
IP
20
IP esterno
20
CE
RG
EAC
UKCA
RETILAP
Notes

Massimo 14 spot per ciascun driver. Massimo 64 spot per ciascun regolatore DALI. Per il controllo bluetooth dei moduli luminosi selezionare le versioni con Casambi integrato.

Download

PDF con le specifiche tecniche
Istruzioni di montaggio

Archivio fotometrico

LDT

Disegni tecnici

2D
3D
Bim

Video

Riproduci video

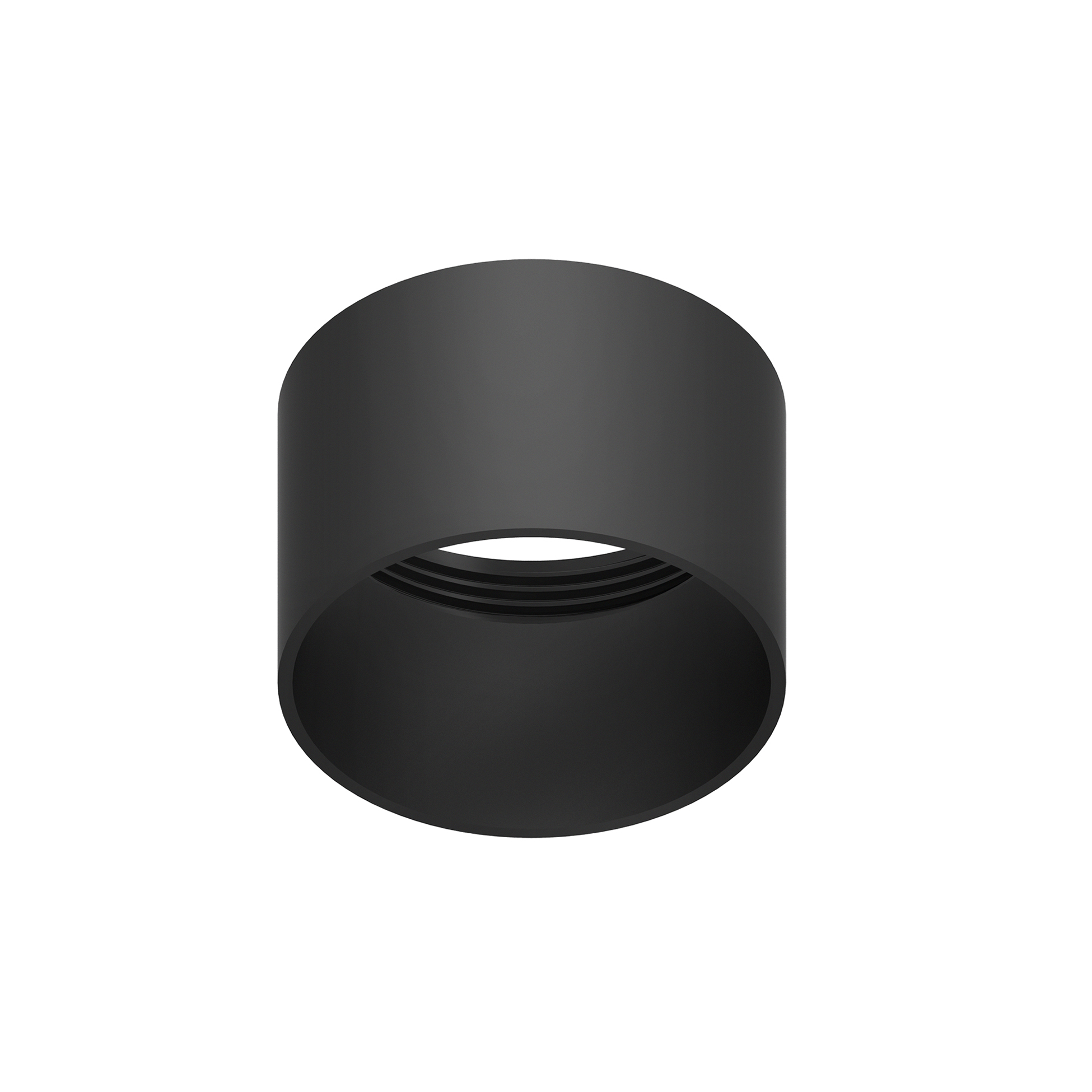

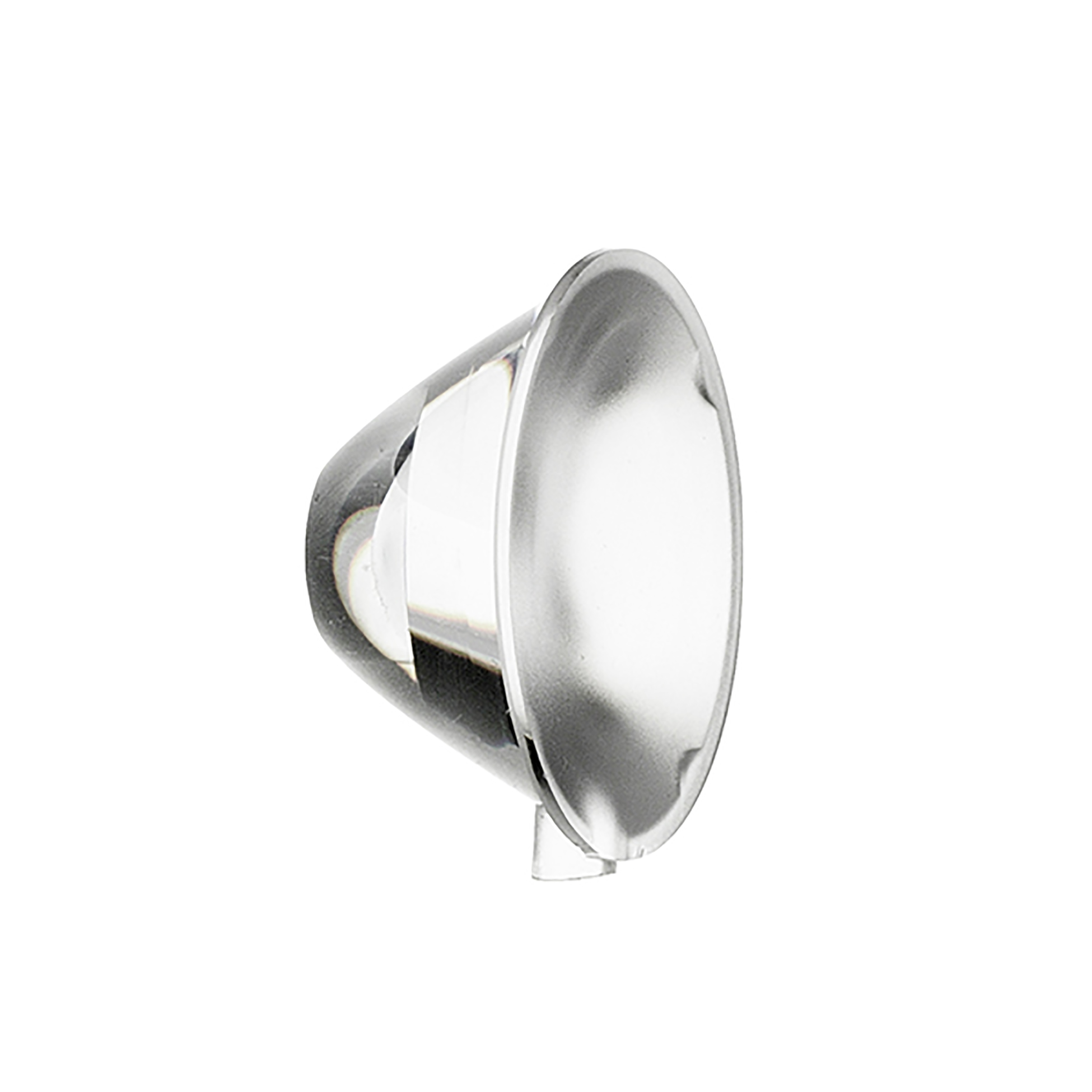

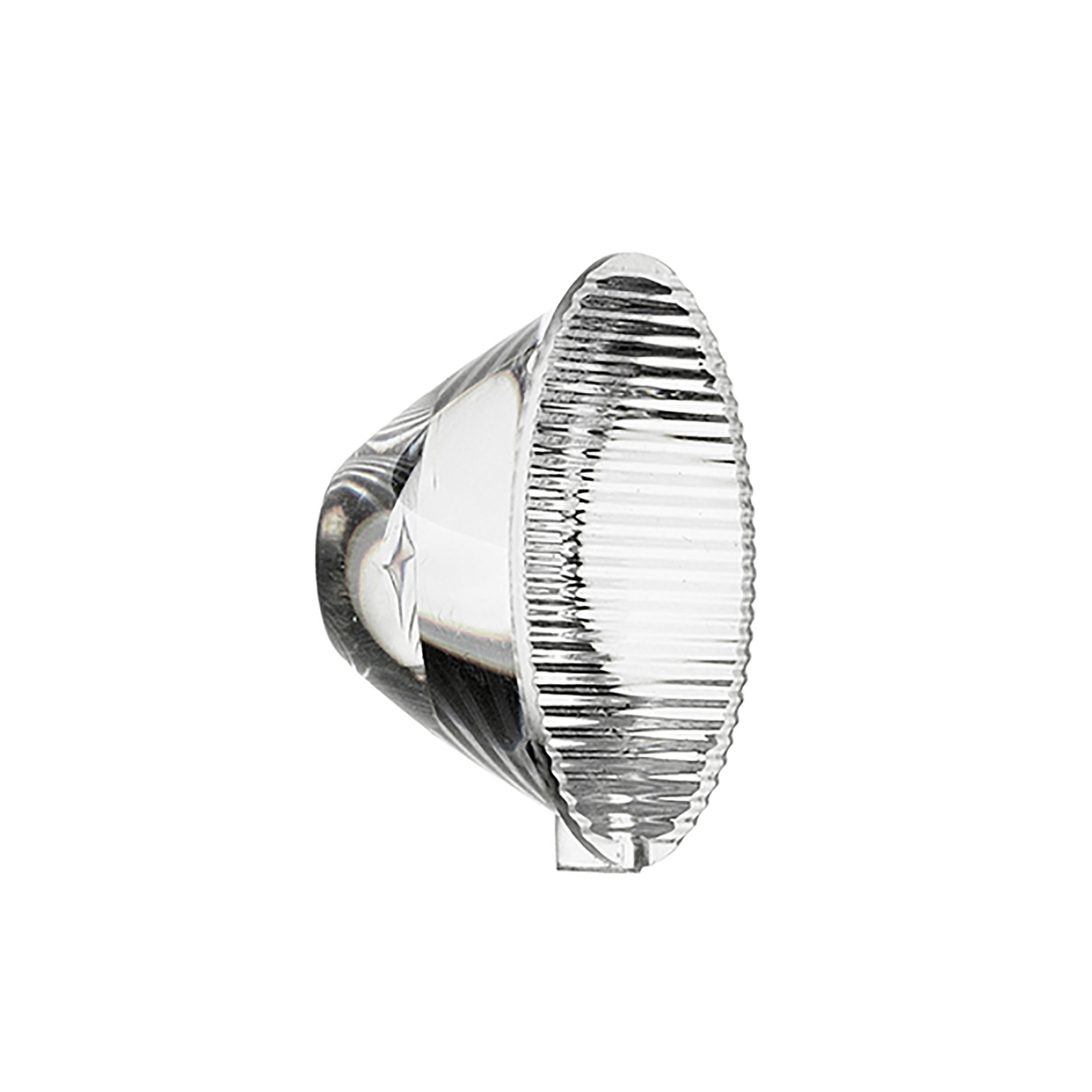

Accessori e sistema di alimentazione

Optional (4)
